Technische uitwerking & BIM

Van een sterk ontwerp naar samenhangende bouwinformatie.

Bouwkundige tekeningen, details en modellen voor opdrachtgevers en bouwpartners. D-ARCHITECT verbindt de ontwerpintentie met de informatie voor de volgende fase.

Bespreek uw project

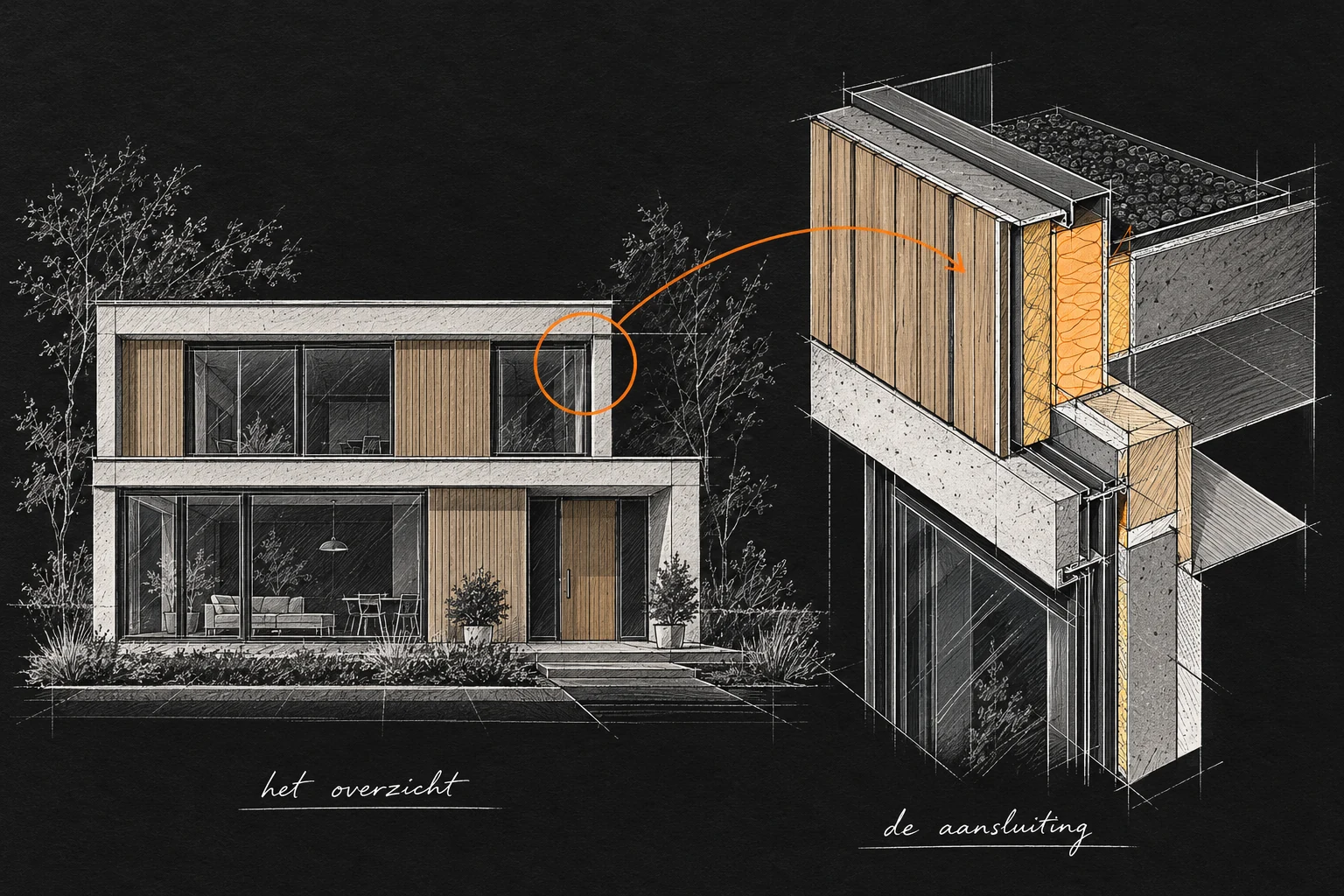

Een schetsmatig geveloverzicht verbonden met een uitvergrote aansluiting.
Van het geheel naar de aansluiting. Schematische verbeelding.
  1. 01Model & tekeningen
  2. 02Aansluitingen & details
  3. 03Versies & afstemming

01 / De opgave

Bouwkundige uitwerking en BIM

De kwaliteit van een ontwerp zit ook in de aansluiting van een kozijn, de overgang tussen materialen en de relatie tussen gevel en plattegrond. In de bouwkundige uitwerking worden die keuzes expliciet. Dat helpt opdrachtgevers, adviseurs en uitvoerende partijen met dezelfde uitgangspunten te werken.

BIM ondersteunt die samenhang. Model, tekeningen en revisies worden als verbonden informatie behandeld, met afspraken over detailniveau, aan te leveren gegevens en bestandsformaten. We kunnen aansluiten op een bestaand ontwerp zodra bronstukken, gebruiksrechten en verantwoordelijkheden helder zijn.

In de praktijk

Van vraag naar gerichte uitwerking.

01

Van uitgangspunt naar model

We leggen vast welke bronnen, modellen en ontwerpversies worden gebruikt. Ontbrekende of tegenstrijdige informatie wordt zichtbaar gemaakt voordat die als uitgangspunt gaat dienen.

02

Tekeningen en details

Plattegronden, gevels, doorsneden en bouwkundige details worden afgestemd op het beoogde gebruik. We spreken af welke informatie in de set thuishoort en welke nog van anderen nodig is.

03

Informatie die overdraagbaar blijft

Heldere benaming, revisies en afspraken over uitwisseling helpen partijen met dezelfde versie te werken. Bestandsformaten en de overdracht worden onderdeel van de opdracht.

02 / Opdracht & resultaat

Een duidelijk resultaat voor uw volgende stap.

We spreken vooraf af welke fase we uitwerken, welke informatie daarvoor nodig is en wat u ontvangt. Zo kunt u gericht besluiten over het vervolg en weten betrokken partijen met welke stukken zij werken.

  • Bouwkundige modeluitwerking en tekeningen per ontwerpfase
  • Gevels, doorsneden en relevante aansluitdetails
  • Afstemming van broninformatie, revisies en overdracht

Vraag & antwoord

Goed om vooraf te weten.

Kunnen jullie verder werken op een bestaand ontwerp?

Ja, nadat is vastgesteld welke bronstukken, rechten en uitgangspunten beschikbaar zijn. We beoordelen de bruikbaarheid van de informatie en leggen vast wat gecontroleerd of aangevuld moet worden.

Wordt een Revit- of IFC-model standaard meegeleverd?

Niet standaard. Het gewenste bestandsformaat, de informatie-inhoud en het gebruik van een model worden vooraf afgesproken. Een PDF-tekenpakket en een bewerkbaar model zijn verschillende leveringen.

Is BIM hetzelfde als automatisch ontwerpen?

Nee. BIM is een manier om bouwinformatie en modellen samenhangend te organiseren. Ontwerpbesluiten en inhoudelijke controles blijven nodig. De ontwikkeling van digitale ondersteuning betekent niet dat een project zelfstandig door software wordt ontworpen of goedgekeurd.

Deze expertise in ons werk.

Alle projecten ↗

Breng uw plannen een stap verder.

Deel de locatie, uw vraag en eventuele tekeningen of modellen. We bespreken welke ontwerp- of uitwerkingsstap bij uw project past.
