Technische uitwerking
Makkum / 2025
Bouwkundige uitwerking
Ontdek de opgave01 / De opgave
Constructief onderzoek voor de uitbreiding en aanpassing van een bungalow aan De Holle Poarte. De bestaande plattegrond, nieuwe openingen en de draagstructuur zijn in samenhang onderzocht.
02 / Het project
Bij deze bungalow aan De Holle Poarte in Makkum draait de opgave om het aanpassen en gedeeltelijk vergroten van de bestaande woning. De gewenste verandering raakt niet alleen de plattegrond, maar ook de zijgevel, het dak en de manier waarop belastingen worden afgedragen.

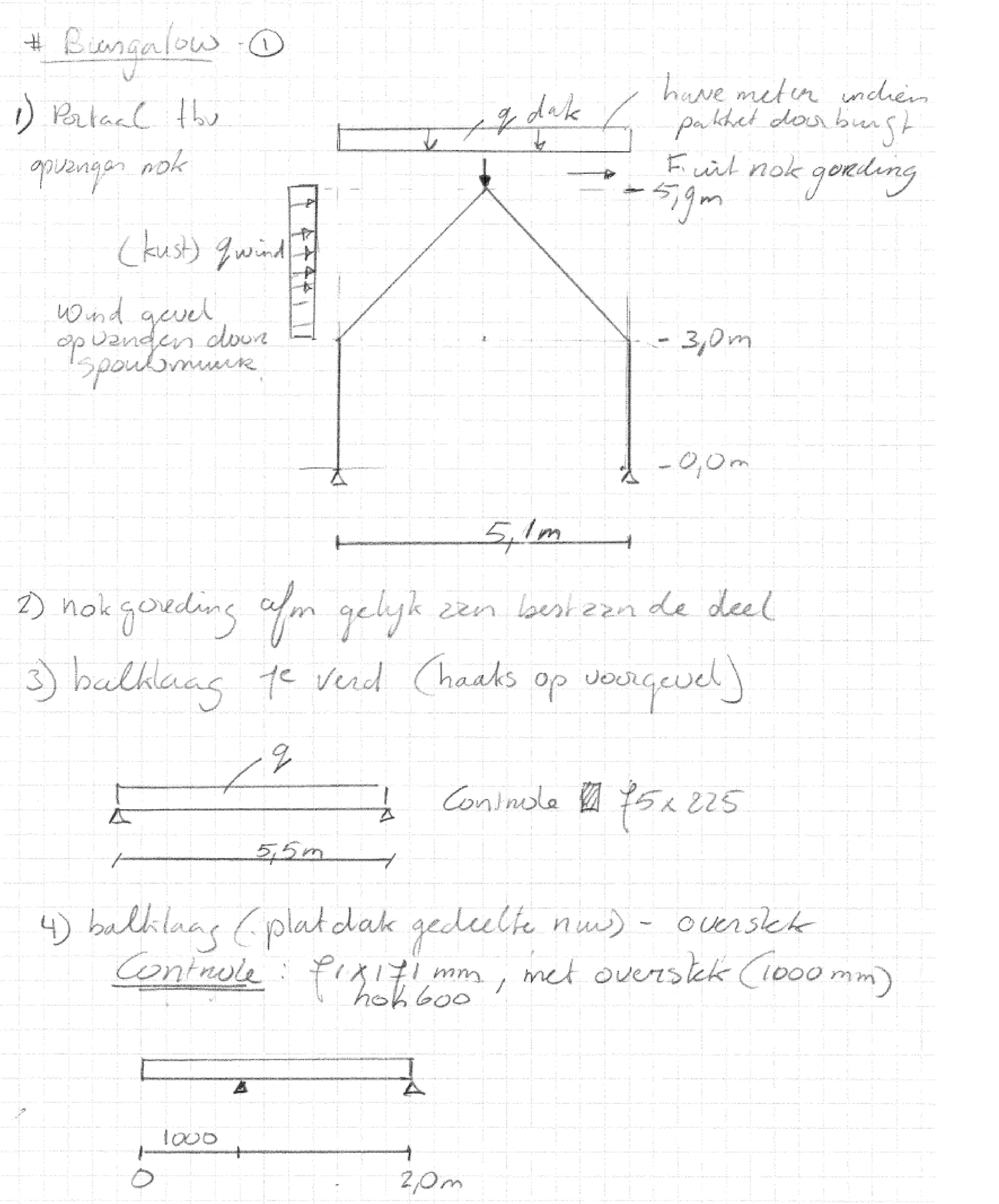

Het projectdossier bevat een constructieve berekening met geannoteerde plattegronden en originele schema’s. Hierin worden onder meer een portaal, dakbalken, lateien en het overstek onderzocht. De schetsen maken zichtbaar welke onderdelen bij de uitbreiding aandacht vragen.
De getoonde beelden komen uit het rapport van februari 2025. Het betreft onderzoek en technische voorbereiding: uitgangspunten over de bestaande fundering en ondergrond vragen verdere controle. Deze presentatie is geen verklaring van vergunningverlening of uitgevoerde bouw.
In deze uitwerking
1 beeld · klik om te vergroten
