Zilverrijk

Gedetailleerde BIM-uitwerking voor woningbouw in Schoonhoven. In opdracht van TOBA architecten verzorgde en leverde D-ARCHITECT het modelleerwerk en de bouwkundige tekeningen, met ILS-afspraken voor de modelinformatie.

De rol van D-ARCHITECT

BIM-modellering en levering van bouwkundige tekeningen, in opdracht van TOBA architecten

Bekijk de uitwerking
Schets op basis van het projectbeeld, met een indicatieve omgeving. Het oorspronkelijke beeld blijft beschikbaar.
Opdrachtgever voor onze bijdrage
TOBA architecten
Geleverd
BIM-modellering en bouwkundige tekeningen
Uitvoeringsontwerp (UO)
2019

01 / Model en tekening

Woningindeling, gevel en kap in samenhang.

Woningindeling, gevel en kap in samenhang. De uitvoeringsstukken uit 2019 omvatten plattegronden, gevels, doorsneden en principedetails. Daarmee worden de relaties tussen woningindeling, bouwlagen, gevels en kapconstructie leesbaar.

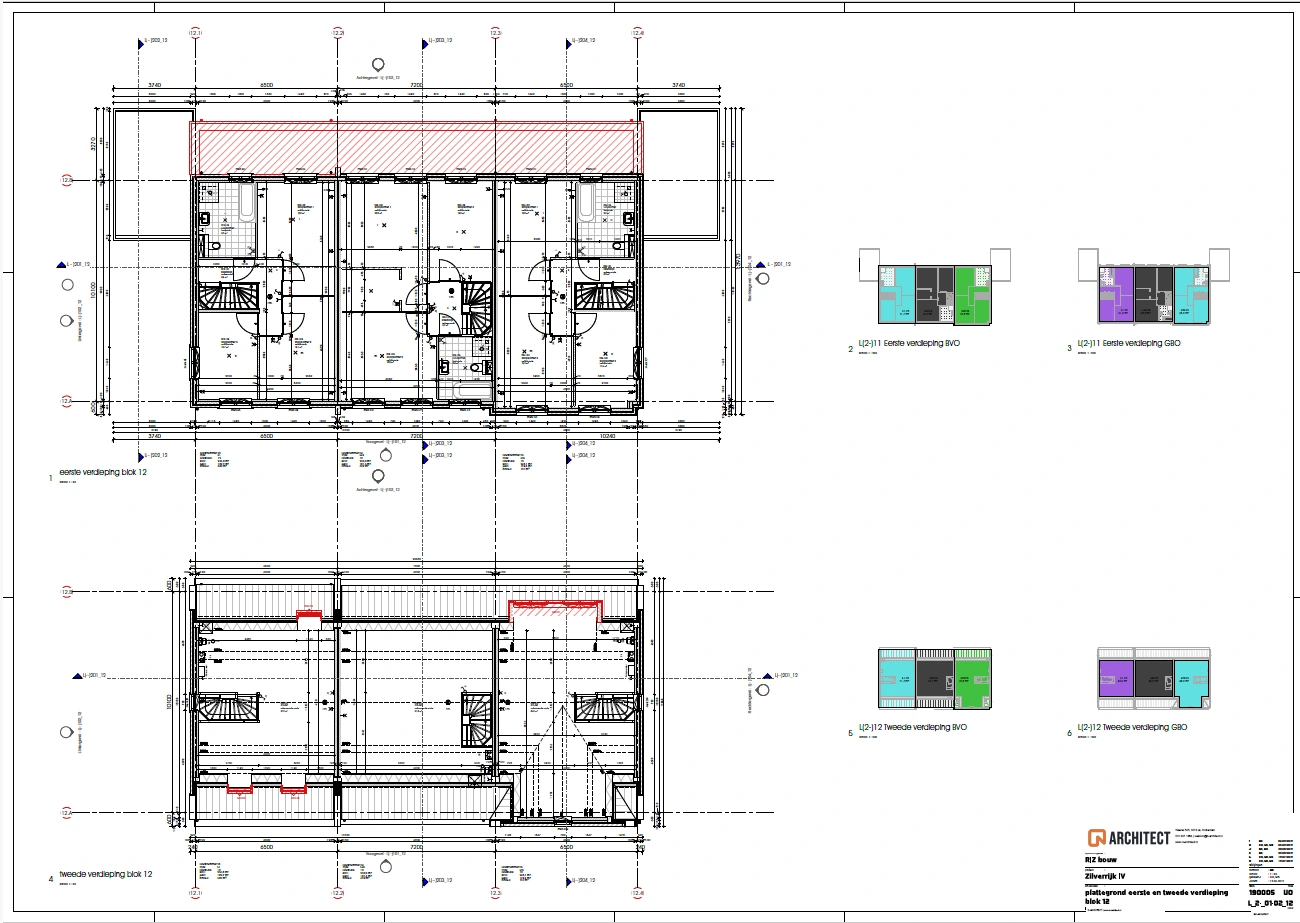

Verdiepingsplattegronden van blok 12

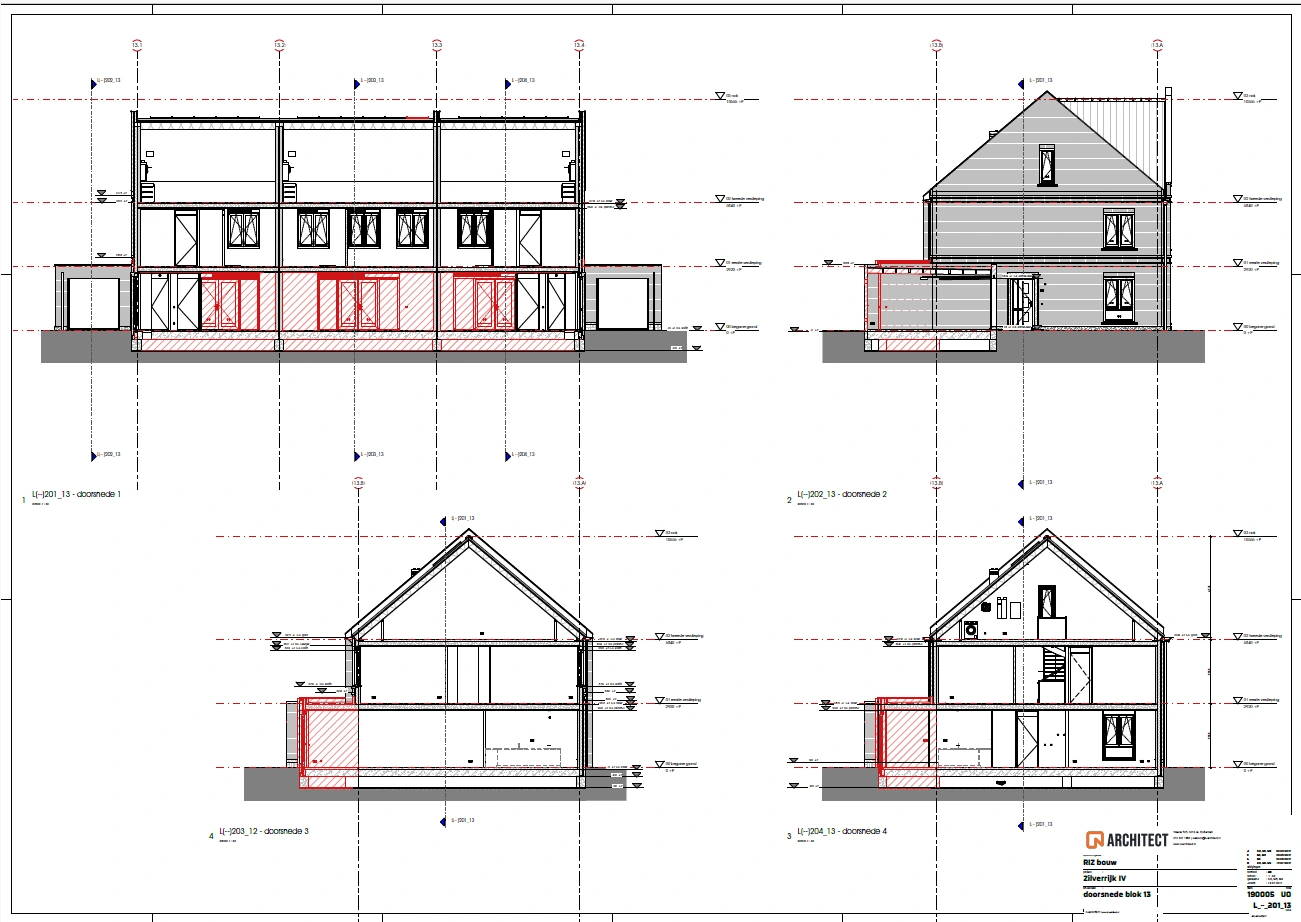

Doorsneden van blok 13

02 / De uitwerking in beeld

Van model naar uitvoeringsstukken.

Van model naar uitvoeringsstukken. D-ARCHITECT verzorgde en leverde voor Zilverrijk het BIM-modelleerwerk en de bouwkundige tekeningen. Onze opdrachtgever voor deze werkzaamheden was TOBA architecten. De bijdrage richtte zich op de gedetailleerde bouwkundige uitwerking en de samenhang tussen modelinformatie en tekeningen, inclusief de ILS-afspraken.

Het doorlopende straatbeeld in het BIM-model
Meer over het project

Van model naar uitvoeringsstukken. D-ARCHITECT verzorgde en leverde voor Zilverrijk het BIM-modelleerwerk en de bouwkundige tekeningen. Onze opdrachtgever voor deze werkzaamheden was TOBA architecten. De bijdrage richtte zich op de gedetailleerde bouwkundige uitwerking en de samenhang tussen modelinformatie en tekeningen, inclusief de ILS-afspraken.

Woningindeling, gevel en kap in samenhang. De uitvoeringsstukken uit 2019 omvatten plattegronden, gevels, doorsneden en principedetails. Daarmee worden de relaties tussen woningindeling, bouwlagen, gevels en kapconstructie leesbaar.

De uitwerking in beeld. Het oorspronkelijke BIM-model geeft overzicht; de verdiepingsplattegronden van blok 12 en doorsneden van blok 13 tonen de bouwkundige uitwerking. De beelden en tekeningen komen uit het projectdossier en tonen de uitwerkingsfase.

  • Onze opdrachtgever: TOBA architecten
  • Geleverd: BIM-modellering en bouwkundige tekeningen
  • Uitvoeringsontwerp (UO) · 2019
  • Plattegronden, gevels, doorsneden en principedetails
  • Gedetailleerde uitwerking met ILS-afspraken
